Сухой винтовой вакуумный насос с переменной частотой

Высококачественный сухой винтовой вакуумный насос с регулируемой частотой Yuzhen может автоматически регулировать свою скорость в соответствии с условиями работы на месте, используя только необходимую мощность, что приводит к большей экономии энергии и гибкости. Он особенно подходит для производственных линий с частыми изменениями процессов и высокими требованиями к энергопотреблению и стабильности.

Отправить запрос

Описание продукта

На многих заводах требования к вакууму непостоянны.

Некоторые процессы требуют высокого вакуума, в то время как другим необходимо только поддерживать определенное состояние. Если оборудование постоянно работает на полной скорости, затраты на электроэнергию будут высокими, а износ оборудования ускорится.

Преимущество суховинтового вакуумного насоса с регулируемой частотой заключается в следующем:

Он не работает постоянно на полную мощность, а автоматически регулирует скорость в соответствии с реальными потребностями. Вакуумный насос работает по требованию, экономя электроэнергию и избегая ненужной работы.

Когда нагрузка на систему низкая, вакуумный насос автоматически замедляется, что снижает ненужное потребление энергии;

Если процесс требует большей производительности перекачки, он может быстро отреагировать, гарантируя, что производственный ритм не будет нарушен.

Этот метод управления переменной частотой не только значительно снижает затраты на электроэнергию, но и обеспечивает более плавную и тихую работу всей системы. В долгосрочной перспективе это также защищает само оборудование.

Простое управление

Сухой винтовой вакуумный насос с регулируемой частотой имеет интуитивно понятный интерфейс управления, позволяющий пользователям легко понять рабочее состояние и параметры с первого взгляда. Операторам не требуется специализированное и сложное обучение; им очень легко пользоваться, ежедневные настройки и мониторинг удобны.

Типичные сценарии применения

Производство полупроводников и электроники: травление, CVD, PECVD и другие процессы.

Линии по производству фотоэлектрических и светодиодных ламп: нанесение тонких пленок, очистка и вакуумирование.

Химические процессы: очистка газа, вакуумная реакция, восстановление растворителя.

Нанесение покрытий, гальваническое покрытие и промышленное применение с высокой степенью чистоты.

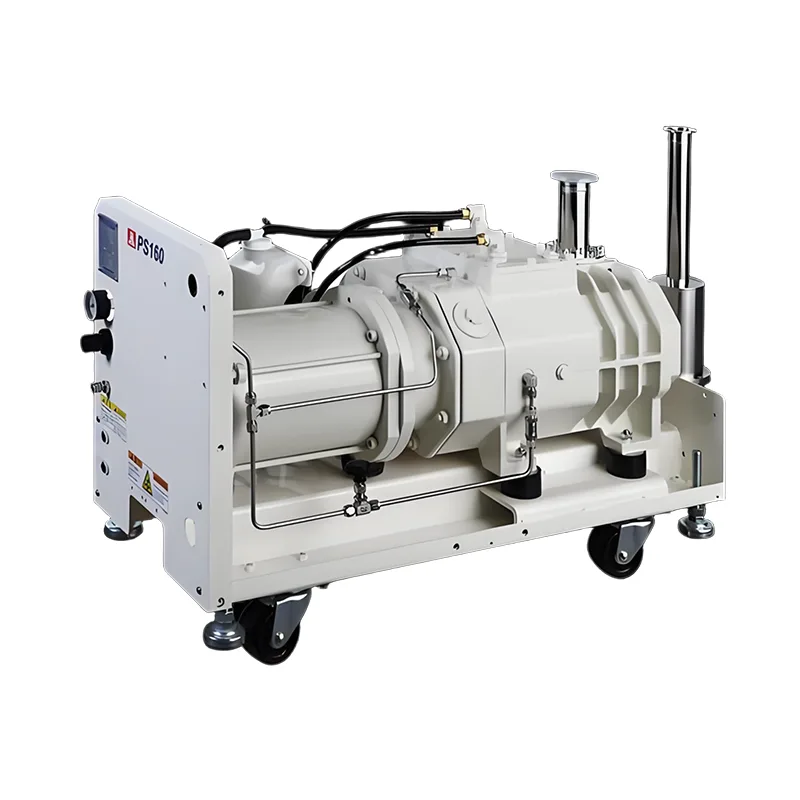

СУХОЙ ВИНТОВОЙ ВАКУУМНЫЙ НАСОС СЕРИИ PS

Основные характеристики

1. Короткий путь прохождения газа и снижение загрязнения технологического газа

По сравнению с другими типами сухих вакуумных насосов винтовой вакуумный насос HANBELL имеет самый короткий путь прохождения газа в вакуумном насосе, что позволяет снизить загрязнение технологического газа. Винтовые роторы могут играть роль механизма передачи порошка, они работают хорошо, даже если внутри насоса много загрязнений.

2. Превосходная производительность насоса благодаря превосходному уплотняющему эффекту профиля ротора.

Запатентованный профиль ротора обеспечивает превосходное уплотнение ротора, поэтому между ними допускается больший зазор. Износ ротора насоса и заклинивание ротора из-за технологического загрязнения можно уменьшить за счет увеличения допустимого зазора.

3. Простая конструкция снижает вероятность неожиданной остановки насоса и облегчает процесс капитального ремонта.

Вакуум винтового типа состоит из пары винтовых роторов, и на разных стадиях насосной камеры требуются изолирующие пластины. Также можно избежать технологического загрязнения между роторами и изолирующими пластинами. Капитальный ремонт сухого насоса Hanbell намного проще, чем сухой насос другого типа, поэтому время ремонта короче и затраты меньше.

4. Микропроцессорный контроллер и программное обеспечение дистанционного управления могут защитить насос от нештатных ситуаций.

Микропроцессорный контроллер обеспечивает множество параметров насоса для мониторинга рабочего состояния. Насосом можно легко управлять и контролировать его с помощью панели управления. Программное обеспечение дистанционного управления может помочь клиенту удаленно контролировать состояние работы насоса.

Преимущества

1. Для охлаждения используется специальная охлаждающая жидкость, позволяющая избежать возможной коррозии корпуса охлаждающей водой.

2. Интерфейс мобильного управления удобен для работы; он отображает фактическое рабочее состояние вакуумного насоса и может отображаться как на китайском, так и на английском языке, что действительно удобно для клиентов.

3. Разъем питания военного класса, безопасный и удобный.

4. Азотный нагреватель, что делает вакуумный насос более подходящим для полупроводниковых процессов, таких как CVD и PECVD.

5. Сигнал управления и интерфейс сигнала связи, позволяющий удаленный мониторинг вакуумного насоса.

Variable Frequency Dry Screw Vacuum Pump

СУХОЙ ВИНТОВОЙ ВАКУУМНЫЙ НАСОС СЕРИИ PS

Модель		Единица	ПС80	ПС160	ПС180
Скорость откачки (50 Гц/60 Гц)		л/мин	1300/1600	2150/2600	2500/3000
		м³/час	80/96	140/156	150/180
		CFM	48/57	82/92	88/105
UIТимативное давление		Торр	≤7,5*10^⁻3
		мбар	≤1*10^-2
		Па	≤1
Мотор	Частота	ХЗ	50/60
	Напряжение	V	220~440
	Власть	л.с.	4	6	6
		КВт	2.98	4.47	4.47
Связь	Вход		NW50
	Аутлер		СЗ40
Охлаждение Вода	Поток	л/мин	3~7
	Давление	кг/см²	2~4
	Температура	℃	18~30
	Связь		RC3/8”
Н2	Давление	МПа	0,15~0,2
	Разбавленный поток	л/мин	0~60
	Уплотняющий поток	л/мин	0~20
	Связь		Swagelok 1/4 дюйма
РАЗМЕР.ДШВ		мм	814380663	895405678	920425650
Масса		кг	280	300	320
Шум		дБ(А)	≤68	≤70	≤70
			Примечания: 1. Приведенные выше уровни шума относятся к моделям с двигателем с водяным охлаждением и без кожуха. 2. Установка шумоизоляционных устройств на вышеперечисленные модели позволяет дополнительно снизить шум на 3-4 децибела.
Интерфейс			СЕМЬЯ73-0299
Скорость утечки насоса		Мбар.1/с	1*10^-5
Рабочая температура		℃	5~40
Операция «Влажность»		относительной влажности	ниже 90%

Модель		Единица	ПС602	ПС902	ПС1302	ПС1802
Скорость откачки (50 Гц/60 Гц)		л/мин	8300/10000	12500/15000	17500/21000	25000/33300
		м³/час	500/600	750/900	1050/1260	1500/1800
		CFM	294/353	441/530	618/742	883/1060
UIТимативное давление		Торр	≤7,5*10⁻⁴
		мбар	≤1*10⁻³
		Па	≤0,1
Мотор	Частота	ХЗ	50/60
	Напряжение	V	220~440
	Власть	л.с.	4+4	6+4	6+6	6+6
		КВт	2,98+2,98	4,47+2,98	4,47+4,47	4,47+4,47
Связь	Вход		IS0100 (с болтовым креплением)		IS0160 (с болтовым креплением)
	Аутлер		СЗ40
Охлаждение Вода	Поток	л/мин	3~7
	Давление	кг/см²	2~4
	Температура	℃	15~30
	Связь		RC3/8”
Н2	Давление	МПа	0,15~0,2
	Разбавленный поток	л/мин	0~60
	Уплотняющий поток	л/мин	0~20
	Связь		Swagelok 1/4 дюйма
РАЗМЕР.ДШВ		мм	814380865	895380915	920430957	9204301030
Масса		кг	450	520	540	545
Шум		дБ(А)	≤70	≤70	≤70	≤70
			Примечания: 1. Приведенные выше уровни шума относятся к моделям с двигателем с водяным охлаждением и без кожуха. 2. Установка шумоизоляционных устройств на вышеперечисленные модели позволяет дополнительно снизить шум на 3-4 децибела.
Интерфейс			СЕМЬЯ73-0299
Рабочая температура		℃	5~40
Операция «Влажность»		относительной влажности	Ниже 90%

PS физические размеры

Variable Frequency Dry Screw Vacuum Pump

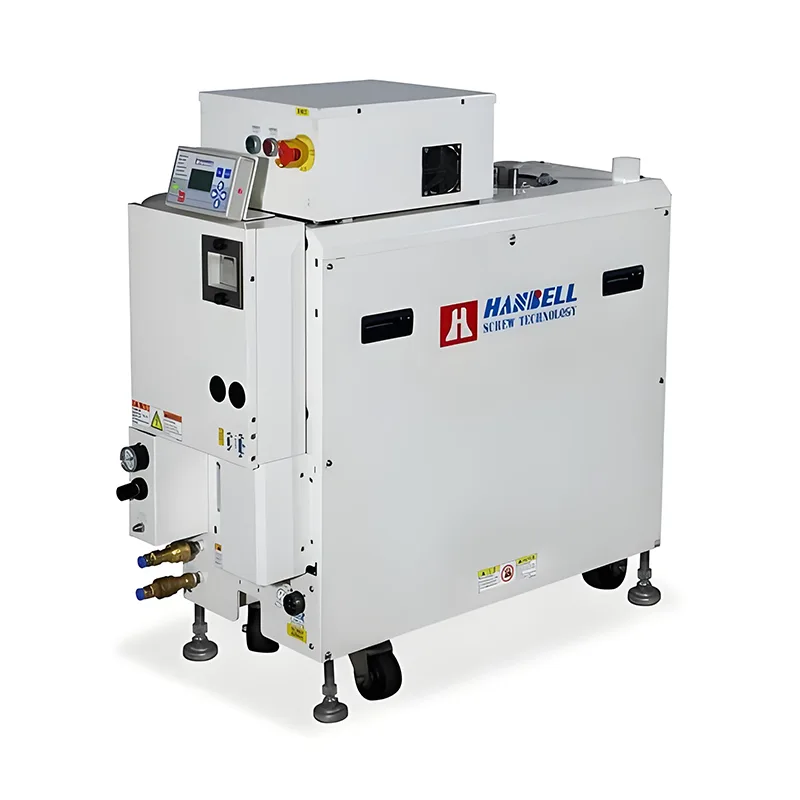

СУХОЙ ВИНТОВОЙ ВАКУУМНЫЙ НАСОС СЕРИИ PD

Функции

Сухой винтовой вакуумный насос может быть с двигателем с водяным охлаждением (взрывозащищенный) или двигателем с воздушным охлаждением (взрывозащищенный), высокая скорость откачки при высоком давлении, низкое энергопотребление, низкий уровень шума.

Приложение

TFT-ЖК-дисплей, сенсорная панель

Солнечная

Металлургическая система

Покрытие

Плазменные процессы

Процесс сушки

Биотехнологии/Фармацевтика

Химическая промышленность

Параметры производительности PD

Модель		Единица	ПД120	ПД200	ПД300	ПД500	ПД650	ПД800
Скорость откачки (50 Гц/60 Гц)		л/мин	1667/2000	2830/3400	4167/5000	7000/8333	9030/10840	11011/13233
		м³/час	100/120	167/200	250/300	420/500	540/650	680/800
		CFM	59/71	98/117	147/176	248/295	371/382	393/471
UIТимативное давление		Торр	≤7,5*10^-3
		мбар	≤1*10^-2
		Па	≤1
Мотор	Частота	ХЗ	50/60
	Напряжение	V	220~380~440
	Власть	л.с.	4/5,3	6/7,5	8/10	15/20	25/30	25/30
	Власть	КВт	2,98/4	4,47/5,5	6,7/7,5	15.11.	18,5/22	18,5/22
	Власть	КВт	1,6/2	2,2/3	3,6/4,2	6/7	13.10.	14.11.
Связь	Вход		NW50	NW50	ИСО63	ИСО80	ISO100	ISO100
Связь	Аутлер		СЗ40	СЗ40	СЗ40	NW50	ИСО63	ИСО63
Охлаждение Вода	Связь		RC3/8”				RC1/2”
	Давление	кг/см²	2,0~4,0
	Температура	℃	3слм18℃~7слм28℃			6слм18℃~15слм28℃
	Поток	л/мин	3слм18℃~7слм28℃			6слм18℃~15слм28℃
Н2	Давление	кг/см²	0,15~0,2
	Разбавленный поток	л/мин	По процессу
	Уплотняющий поток	л/мин	10
	Связь		Swagelok 1/4 дюйма
РАЗМЕР.ДШВ		мм	814380663	920430674	1075430650	1346538,4886	1831610735	1831610735
Масса		кг	280	345	390	550	1050	1050
Шум		дБ(А)	68	<70	<70	<75	<80	<80
Рабочая температура		℃	5~40℃
Операция «Влажность»		относительной влажности	Ниже 90%

Кривая производительности ПД

Variable Frequency Dry Screw Vacuum Pump

Размеры ПД

Variable Frequency Dry Screw Vacuum Pump

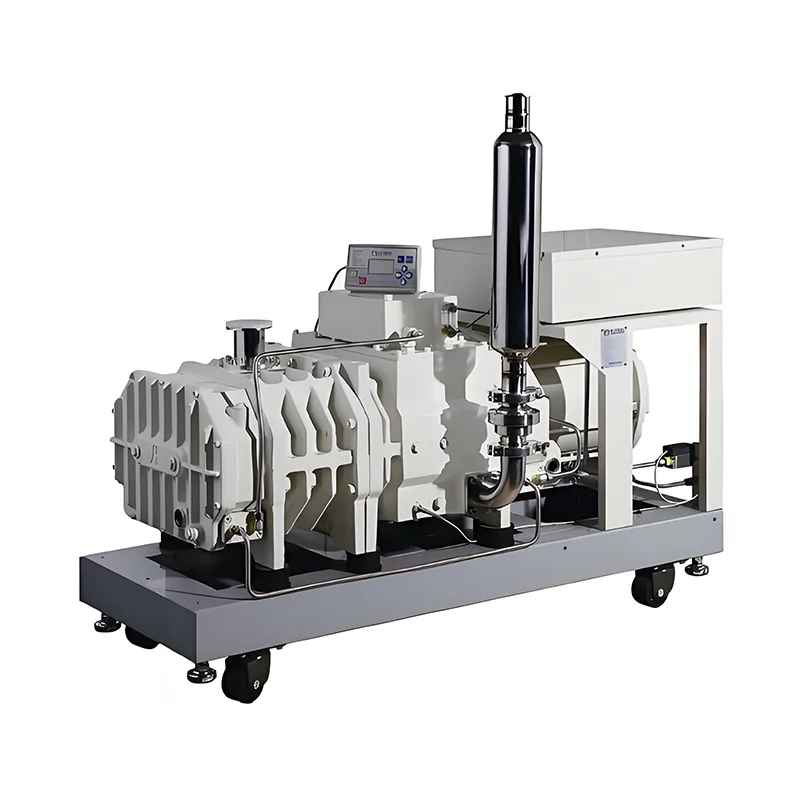

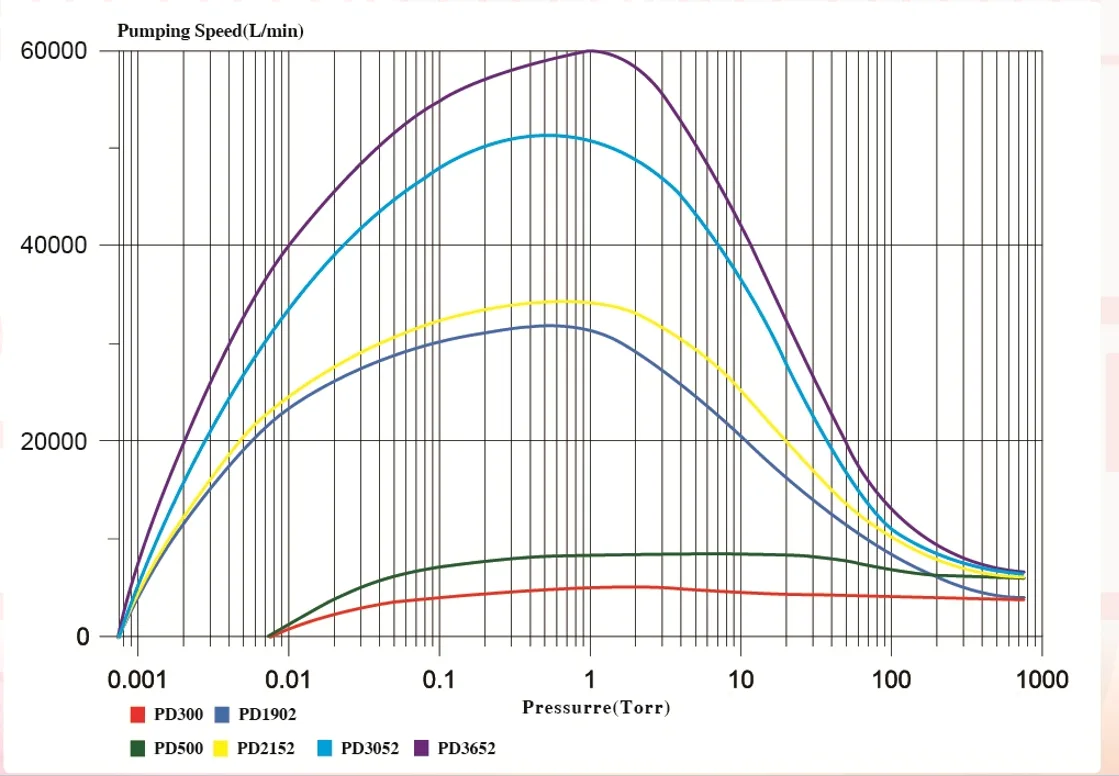

Серия ПД

Продукт	Единица	ПД300	ПД500	ПД1902	ПД2152	ПД3052	ПД3652
Сухой насос	м³/час	330	500	330	500	500	500
Бустерный насос	м³/час			1800	1800	3000	3600
Макс. Скорость откачки	м³/час	330	500	1900	2100	3000	3600
Макс. Скорость откачки	л/мин	5500	8300	32000	35000	50000	60000
Предельное давление	Торр	7,5х10^-3	7,5х10^-3	7,5х10^-4	7,5х10^-4	7,5х10^-4	7,5х10^-4
Потребляемая мощность	кВт	4.5	7.7	5.3	8.5	8.8	9.0
Вход	ТАК	63	80	160	160	200	200
Выход	СЗ	40	50	40	50	50	50
Размер (мм)	L	1055	1505	1055	1505	1505	1505
	W	430	525	430	525	525	525
	H	560	515	1055	790	965	965
Масса	Кг	350	500	560	730	1000	1020

НАСОС РУТС СЕРИИ PR

Функции

1. Насосы PR имеют высококачественный безмасляный насосный механизм.

2. Отличная производительность насоса благодаря превосходному уплотняющему эффекту профиля ротора.

3. Работа при относительно низких давлениях обеспечивает высокую надежность.

4. Тихая работа без вибрации.

Область применения

Вакуумное покрытие, вакуумная печь, термический процесс, фармацевтическая, химическая промышленность, Semlconductor, TFT/LCD/LED и солнечные элементы и т. д.

Параметры эффективности PR

Модель		Единица	ПР600	ПР900	ПР1300	ПР1800	ПР3000	ПР7000
Скорость откачки (50 Гц/60 Гц)		л/мин	13000	20000	26000	33000	63000	140000
		м³/час	800	1200	1600	2000	3800	8400
		CFM	470	706	941	1176	2235	4947
UIТимативное давление		Торр	≤7,5*10⁴
		мбар	≤1*10⁻³
		Па	≤0,1
Мотор	Частота	ХЗ	50/60
	Напряжение	V	220~440
	Власть	л.с.	4	4	6	6	8/20	20
	Власть	КВт	2.98	2.98	4.47	4.47	6,7/15	15
Энергопотребление в режиме ожидания		КВт						1.7
Связь	Вход		IS0100		ISO160		ISO200	320 ИСО-К
Связь	Аутлер		IS0063		ISO100		IS0160	160 ИСО-К
РАЗМЕР.ДШВ		мм	721322233	778360250	848360272	778360272	1142510358	1490669490
Масса		кг	160	210	220	225	570	880
Шум		дБ(А)	≤60	≤60	≤62	≤62	≤65	≤70
Шум		дБ(А)	Примечания: 1. Приведенные выше уровни шума относятся к моделям с двигателем с водяным охлаждением и без кожуха. 2. Установка шумоизоляционных устройств на вышеперечисленные модели позволяет дополнительно снизить шум на 3-4 децибела.
Скорость утечки насоса		Мбар.1/с	1*10⁵
Рабочая температура ℃		℃	5~40
Операция Влажность относительной влажности		относительной влажности	Ниже 90%

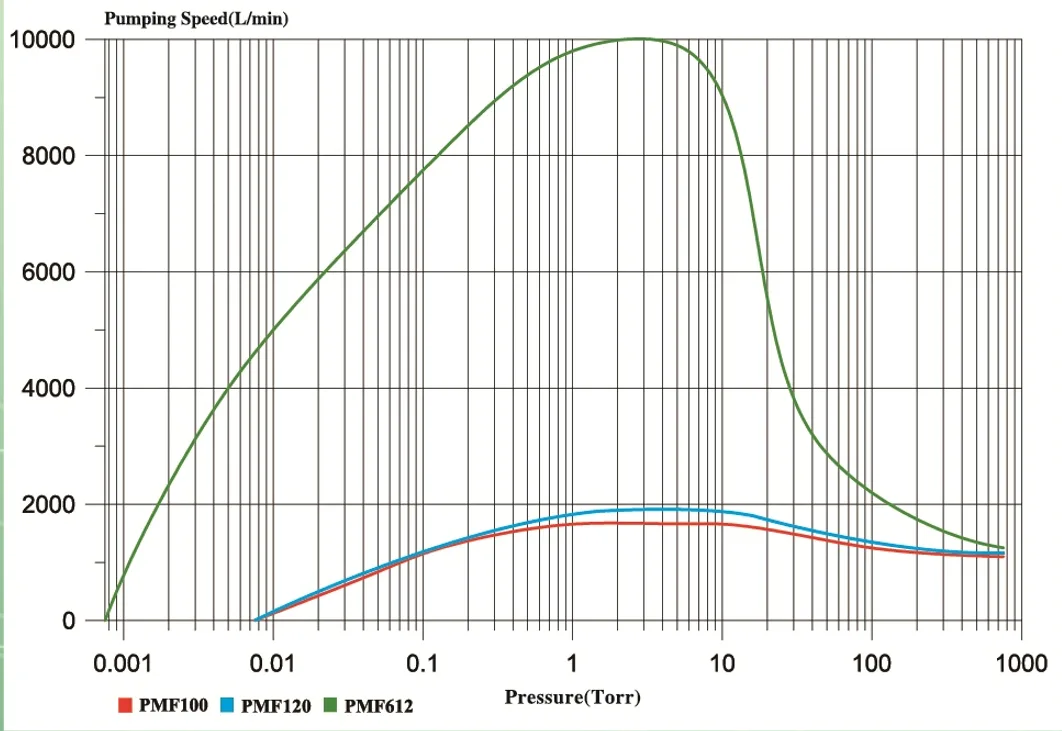

Энергосберегающая серия PMF Semiconductor

Модель		Единица	ПМФ100	ПМФ120	ПМФ612
Скорость откачки		л/мин	1666	1933	10000
		м³/час	100	116	600
		CFM	59	69	353
Предельное давление		Торр	≤7,5×10^-3	≤7,5×10^-3	≤7,5×10^-4
Предельное давление		мбар	≤1×10^-2	≤1×10^-2	≤1×10^-3
Мотор	Напряжение	V	220 В/380 В	220 В/380 В	220 В/380 В
Мотор	Номинальная мощность	кВт	2.2	2.2	2,2+2,2
Связь	Вход		NW50	NW50	ИСО80
Связь	Выход		СЗ25	СЗ25	СЗ40
Охлаждающая вода Дим.	Давление	кг/см²	2,0-4,0(△P>1кг/см²)	2,0-4,0(△P>1кг/см²)	2,0-4,0(△P>1кг/см²)
	Min.Flow	л/мин	1	1	1
	Температура	℃	20℃ 2л/мин~30℃ 5л/мин	20℃ 2лмин~30℃ 5л/мин	20℃ 2л/мин~30℃ 5л/мин
	Комекция		RC1/4"	RC1/4"	RC1/4"
	Д×Ш×В	мм	450×230×275	450×230×275	530×230×520
Масса		кг	60	60	120
Носице		дБ	60	60	60
Максимальная мощность давления		кВт	0.39	0.44	0.5

Серия ИПХ

Продукт	Единица	iPH100	iPH200	iPH610	iPH1210	iPH1210H	iPH1220	iPH1810	iPH1820
Сухой насос	м³/ч	120	200	120	120	120	200	120	200
Бустер	м³/ч	1	I	600	1200	1200	1200	1800	1800
Макс. Скорость откачки	м³/ч	120	200	700	1100	1100	1250	1800	1850
Предельное давление	Торр	7,5×10^-3	7,5×10^-3	7,5×10^-4	7,5×10^-4	7,5×10^-4	7,5×10^-4	7,5×10^-4	7,5×10^-4
Мощность системы в UIt.	кВт	2.1	3.5	2.6	3.0	3.2	4.5	3.9	4.7
Вход	ИСО	63	63	100	100	100	100	160	160
Выход	СЗ	40	40	40	40	40	40	40	40
Размер (мм)	L	830	830	830	830	830	830	830	830
	W	400	400	400	400	400	400	400	400
	H	526	526	780	780	780	780	830	830
Масса	Кг	280	300	450	455	460	470	515	530
