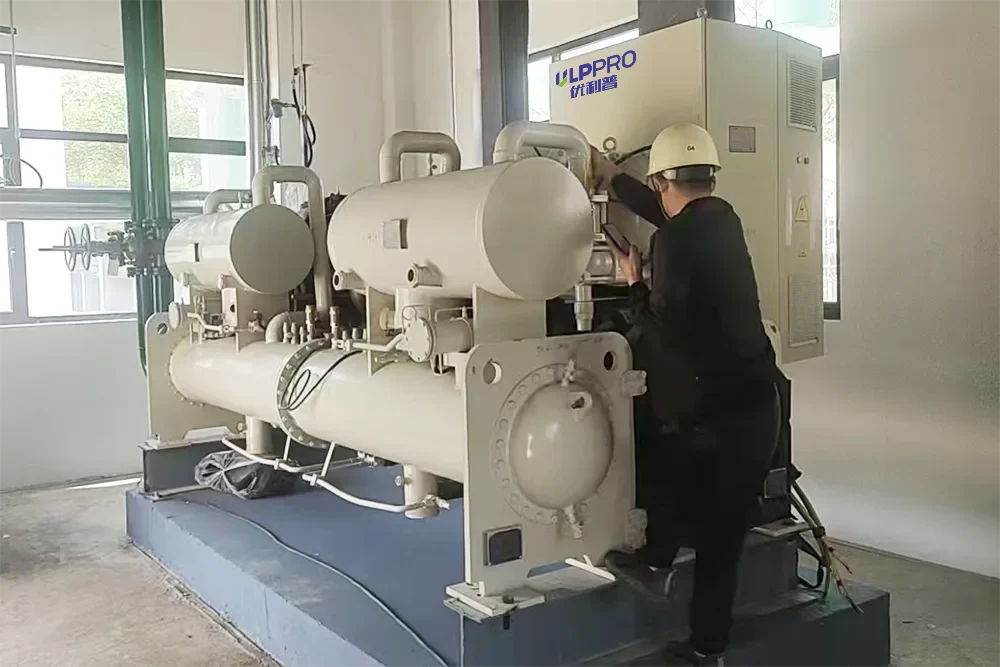

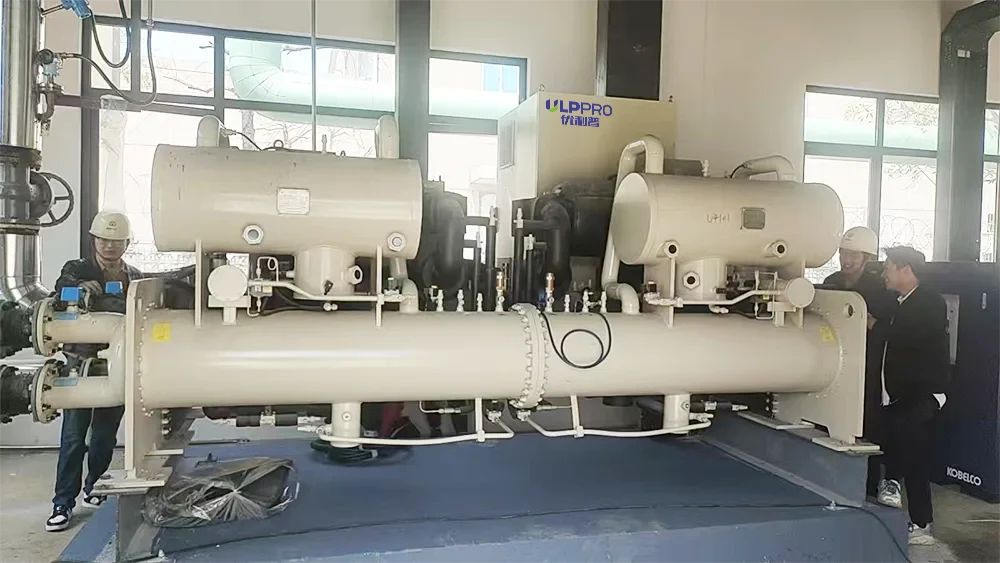

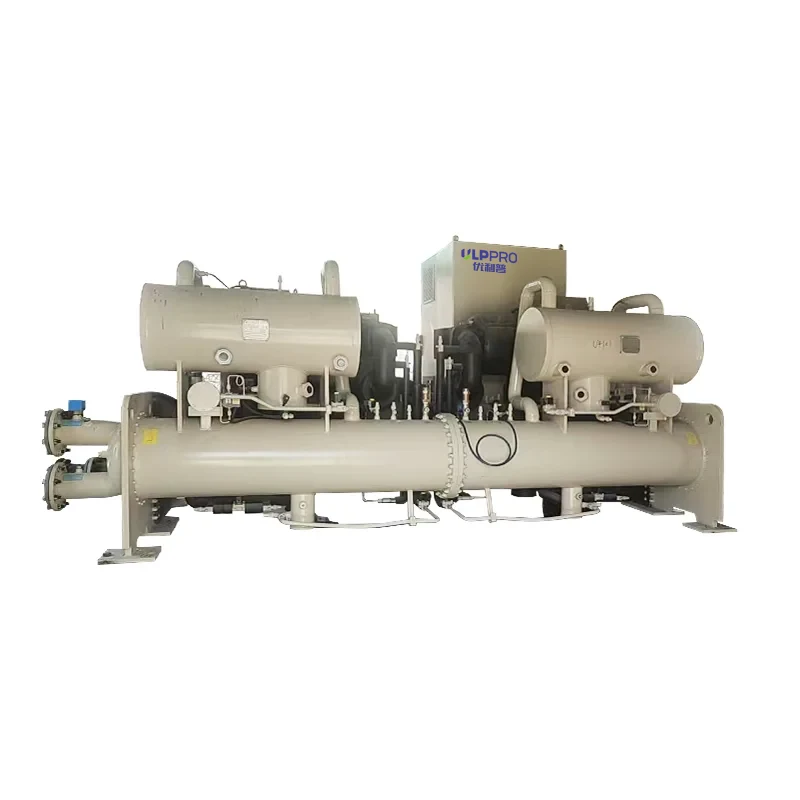

Низкотемпературный винтовой охладитель

Основываясь на основной технологии Hanbell, компания Yuzhen выпустила низкотемпературный винтовой охладитель китайского производства. Он не только сохраняет высокую эффективность при экстремально низких температурах, но также решает проблемы сложного обслуживания и высокого энергопотребления традиционных агрегатов за счет «интегрированного интеллектуального управления» и «технологии дросселирования без движущихся частей».

Отправить запрос

Описание продукта

Основное преимущество 1: точность контроля температуры до ± 0,3 ℃.

Низкотемпературный винтовой охладитель Yuzhen оснащен высокопроизводительным «микрокомпьютерным контроллером».

Чрезвычайно быстрый отклик: скорость расчета достигает микросекунд (0,25 мс), и он может немедленно обнаружить любое изменение температуры воды на выходе.

Стабильность: благодаря усовершенствованной функции ПИД-регулирования машина может автоматически регулироваться в зависимости от нагрузки, сохраняя колебания температуры воды в пределах ± 0,3 ℃.

Управление так же просто, как с использованием мобильного телефона: он оснащен сенсорным экраном высокой четкости, рабочий статус виден с первого взгляда, и даже новички могут выполнить настройки, щелкнув по экрану.

Основное преимущество 2: несколько уровней защиты

При покупке низкотемпературного винтового чиллера стабильность имеет первостепенное значение.

30 комплексных защит: будь то перегрев компрессора, нестабильное напряжение или защита от замерзания — устройство учел все.

Самопроверка и напоминания: перед запуском машина выполнит «самопроверку» и даже автоматически напомнит вам, когда конденсатор нуждается в очистке.

Облачный мониторинг: интерфейс Modbus-RTU предназначен для плавной интеграции с системами здания. Он может не только управлять компрессором, но также подключаться к водяным насосам и вентиляторам, что удваивает эффективность управления.

Основное преимущество 3: мощная энергосберегающая технология

Yuzhen использует ряд передовых структурных решений, напрямую повышающих экономическую эффективность:

Полугерметичный двухвинтовой компрессор: двигатель и компрессор объединены, что обеспечивает чрезвычайно высокую эффективность трансмиссии и полностью решает проблему утечки масла. Он имеет низкую вибрацию, низкий уровень шума и очень долговечен.

Испаритель с падающей пленкой (распылительного типа): Хладагент распыляется на трубки, как дождевая завеса, что обеспечивает превосходную теплопередачу. Самое главное, что для этого требуется меньше хладагента, что является одновременно экологически чистым и экономически эффективным.

Высокоэффективный конденсатор: уникальная конструкция направляющей пластины позволяет снизить температуру конденсации примерно на 1 ℃. Это может показаться незначительным, но экономия электроэнергии при длительной эксплуатации значительна. Основное преимущество 4: дросселирование без изнашивания «диафрагменной пластиной»

В этом и заключается секрет высокой надежности агрегата.

Многие чиллеры имеют дроссельные клапаны, которые часто выходят из строя, но мы используем фиксированную диафрагму. Он не имеет движущихся частей и полностью полагается на физический динамический баланс для регулирования скорости потока.

Не требует технического обслуживания: поскольку нет механического износа, он практически не требует технического обслуживания и регулирование осуществляется без задержек; поток хладагента точно контролируется как при полной, так и при частичной нагрузке.

Производительность и технические характеристики продукта

Таблица рабочих параметров низкотемпературного винтового охладителя (одиночный агрегат / -5℃ / R22)

EMCS-		А040АЛИТ	А200АЛИТ	А500АЛИТ	А450АХДТ	А500АХДТ
Холодопроизводительность	кВт	91	440	1134	978	1134
Входная мощность	кВт	27	117	287	248	287
КПД при полной нагрузке COP	кВт/кВт	3.37	3.76	3.95	3.94	3.95
Модель компрессора		RC2-140БФ	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	20	96	244	211	244
Падение давления воды	кПа	17	46	75	64	75
Интерфейсы впускной и выпускной трубы	DN	80	150	200	200	200
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	17	84	217	187	217
Падение давления воды	кПа	20	57	82	76	82
Интерфейсы впускной и выпускной трубы	DN	80	150	200	200	200
маслоотделитель		вертикальный вторичный маслоотделитель			горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	2400	3050	3750	3750	3750
Ч (Б)	мм	1100	1510	2200	2300	2300
С (Ч)	мм	1450	2000	2450	2300	2300
Размер установки
D	мм	1820	2320	2920	2920	2920
E	мм	900	1300	1700	1700	1700
Транспортировочный вес	кг	1800	3400	8500	8000	8500
Эксплуатационная масса	кг	1850	3600	8900	8400	8900
Объем заправки хладагента	кг	55	180	450	400	450

Таблица рабочих параметров низкотемпературного винтового охладителя (двойной агрегат / -5℃ / R22)

EMCS-		B080АЛИТ	Б1000АЛИТ	B900AHDT	Б1000АХДТ
Холодопроизводительность	кВт	182	2268	1956	2268
Входная мощность	кВт	54	574	496	574
КПД при полной нагрузке COP	кВт/кВт	3.37	3.95	3.94	3.95
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	41	489	422	489
Падение давления воды	кПа	36	76	96	97
Интерфейсы впускной и выпускной трубы	DN	125	300	300	300
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	35	434	374	434
Падение давления воды	кПа	37	85	104	105
Интерфейсы впускной и выпускной трубы	DN	125	300	300	300
маслоотделитель		вертикальный вторичный маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	3400	5800	5750	5750
Ч (Б)	мм	1550	2600	2450	2450
С (Ч)	мм	1600	2800	2500	2500
Размер установки
D	мм	2620	3880	4820	4820
E	мм	1050	2050	1950	1950
Транспортировочный вес	кг	2900	14500	14000	14500
Эксплуатационная масса	кг	2980	15700	15200	15700
Объем заправки хладагента	кг	80	850	750	850

Примечание:

1) Условия эксплуатации низкотемпературного винтового чиллера

Испаритель: температура воды на входе 0 ℃, температура воды на выходе -5 ℃;

Конденсатор: температура воды на входе 30 ℃, температура воды на выходе 35 ℃;

2) Применимый уровень напряжения: 3φ – 380 В – 50 Гц;

3) Перевод единиц измерения: 1 RT (американская тонна охлаждения) = 3,517 кВт;

4) Давление воды со стороны испарителя составляет 1,0 МПа, давление со стороны воды конденсатора составляет 1,0 МПа;

5) Испаритель и конденсатор соединены фланцами;

6) Коэффициент загрязнения испарителя рассчитан на уровне 0,018 м²·℃/кВт;

Коэффициент загрязнения конденсатора рассчитан на уровне 0,044 м²·℃/кВт;

7) Форма, размер и вес устройства могут незначительно отличаться в зависимости от версии продукта. Пожалуйста, ознакомьтесь с техническим соглашением при размещении заказа;

8) Вышеуказанные параметры основаны на программном обеспечении компрессора Hanzhong 5.0.3.35. Охлаждающая способность может незначительно отличаться в разных версиях. При оформлении заказа ознакомьтесь с техническим соглашением.

9) Теплоносителем испарителя в схеме является 30% раствор этиленгликоля по объемной концентрации.

Таблица рабочих параметров низкотемпературного винтового охладителя (одиночный агрегат / -10 ℃ / R22)

EMCS-		А040АЛИТ	А500АЛИТ	А450АХДТ	А500АХДТ
Холодопроизводительность	кВт	75	930	802	930
Входная мощность	кВт	26	276	239	276
КПД при полной нагрузке COP	кВт/кВт	2.88	3.37	3.36	3.37
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	17	207	179	207
Падение давления воды	кПа	14	54	50	54
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	15	186	160	186
Падение давления воды	кПа	23	76	75	76
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
маслоотделитель		вертикальный вторичный маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	2400	3750	3720	3750
Ч (Б)	мм	1100	2200	2300	2300
С (Ч)	мм	1450	2450	2300	2300
Размер установки
D	мм	1820	2920	2920	2920
E	мм	900	1700	1700	1700
Транспортировочный вес	кг	1750	8200	7700	8200
Эксплуатационная масса	кг	1800	8600	8100	8600
Объем заправки хладагента	кг	50	400	350	400

Таблица рабочих параметров низкотемпературного винтового охладителя (двойной агрегат / -10 ℃ / R22)

EMCS-		B080АЛИТ	Б1000АЛИТ	B900AHDT	Б1000АХДТ
Холодопроизводительность	кВт	150	1860	1604	1860
Входная мощность	кВт	52	552	478	552
КПД при полной нагрузке COP	кВт/кВт	2.88	3.37	3.36	3.37
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	35	415	358	415
Падение давления воды	кПа	35	73	85	91
Интерфейсы впускной и выпускной трубы	DN	100	250	250	250
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	30	372	321	372
Падение давления воды	кПа	45	81	96	102
Интерфейсы впускной и выпускной трубы	DN	100	250	250	250
маслоотделитель		вертикальный вторичный маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	3400	5800	5750	5750
Ч (Б)	мм	1550	2550	2450	2450
С (Ч)	мм	1600	2750	2500	2500
Размер установки
D	мм	2620	3880	4820	4820
E	мм	1050	1950	1950	1950
Транспортировочный вес	кг	2800	14000	13500	14000
Эксплуатационная масса	кг	2880	15000	14500	15000
Объем заправки хладагента	кг	70	800	700	800

Примечание:

1) Условия эксплуатации агрегата

Испаритель: температура воды на входе -5 ℃, температура воды на выходе - 10 ℃;

Конденсатор: температура воды на входе 30 ℃, температура воды на выходе 35 ℃;

2) Применимый уровень напряжения: 3φ – 380 В – 50 Гц;

3) Перевод единиц измерения: 1 RT (американская тонна охлаждения) = 3,517 кВт;

5) Испаритель и конденсатор соединены фланцами;

6) Коэффициент загрязнения испарителя рассчитан на уровне 0,018 м²·℃/кВт;

Коэффициент загрязнения конденсатора рассчитан на уровне 0,044 м²·℃/кВт;

9) Теплоноситель испарителя в схеме – 40% раствор этиленгликоля по объемной концентрации.

Таблица рабочих параметров низкотемпературного винтового охладителя (одиночный агрегат / -15 ℃ / R22)

EMCS-		А040АЛИТ	А500АЛИТ	А450АХДТ	А500АХДТ
Холодопроизводительность	кВт	61	756	652	756
Входная мощность	кВт	25	266	230	266
КПД при полной нагрузке COP	кВт/кВт	2.44	2.84	2.83	2.84
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	15	176	152	176
Падение давления воды	кПа	15	46	42	46
Интерфейсы впускной и выпускной трубы	DN	65	200	200	200
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	12	151	130	151
Падение давления воды	кПа	60	82	80	82
Интерфейсы впускной и выпускной трубы	DN	65	200	200	200
маслоотделитель		вертикальный вторичный маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	2400	3720	3720	3720
Ч (Б)	мм	1100	2200	2300	2300
С (Ч)	мм	1450	2450	2300	2300
Размер установки
D	мм	1820	2920	2920	2920
E	мм	900	1700	1700	1700
Транспортировочный вес	кг	1700	7500	7700	7500
Эксплуатационная масса	кг	1750	7900	8100	7900
Объем заправки хладагента	кг	45	350	300	350

Таблица рабочих параметров низкотемпературного винтового охладителя (двойной агрегат / -15 ℃ / R22)

EMCS-		B080АЛИТ	Б1000АЛИТ	B900AHDT	Б1000АХДТ
Холодопроизводительность	кВт	122	1512	1304	1512
Входная мощность	кВт	50	532	460	532
КПД при полной нагрузке COP	кВт/кВт	2.44	2.84	2.83	2.84
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	30	352	303	352
Падение давления воды	кПа	23	50	80	82
Интерфейсы впускной и выпускной трубы	DN	100	250	250	250
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	24	302	261	302
Падение давления воды	кПа	61	75	98	100
Интерфейсы впускной и выпускной трубы	DN	100	250	250	250
маслоотделитель		вертикальный вторичный маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	3400	5800	5750	5750
Ч (Б)	мм	1550	2500	2450	2450
С (Ч)	мм	1600	2750	2500	2500
Размер установки
D	мм	2620	3880	4820	4820
E	мм	1050	1900	1900	1900
Транспортировочный вес	кг	2800	13500	13000	13500
Эксплуатационная масса	кг	2880	14500	14000	14500
Объем заправки хладагента	кг	70	800	700	800

Примечание:

1) Условия эксплуатации агрегата

Испаритель: температура воды на входе -10℃, температура воды на выходе -15℃;

Конденсатор: температура воды на входе 30 ℃, температура воды на выходе 35 ℃;

2) Применимый уровень напряжения: 3φ – 380 В – 50 Гц;

3) Перевод единиц измерения: 1 RT (американская тонна охлаждения) = 3,517 кВт;

5) Испаритель и конденсатор соединены фланцами;

6) Коэффициент загрязнения испарителя рассчитан на уровне 0,018 м²·℃/кВт;

Коэффициент загрязнения конденсатора рассчитан на уровне 0,044 м²·℃/кВт;

9) Теплоноситель испарителя в схеме – 40% раствор этиленгликоля по объемной концентрации.

Таблица рабочих параметров низкотемпературного винтового охладителя (одиночный агрегат / -20 ℃ / R22)

EMCS-		А040АЛИТ	А500АЛИТ	А450АХДТ	А500АХДТ
Холодопроизводительность	кВт	49	610	526	610
Входная мощность	кВт	24	255	221	255
КПД при полной нагрузке COP	кВт/кВт	2.04	2.39	2.38	2.39
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	13	149	128	149
Падение давления воды	кПа	11	37	36	37
Интерфейсы впускной и выпускной трубы	DN	65	200	200	200
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	10	129	112	129
Падение давления воды	кПа	28	87	86	87
Интерфейсы впускной и выпускной трубы	DN	65	200	200	200
маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	2400	3720	3720	3720
Ч (Б)	мм	1100	2200	2300	2300
С (Ч)	мм	1450	2200	2300	2300
Размер установки
D	мм	1820	2920	2920	2920
E	мм	900	1700	1700	1700
Транспортировочный вес	кг	1700	7500	7700	7500
Эксплуатационная масса	кг	1750	7900	8100	7900
Объем заправки хладагента	кг	45	350	300	350

Таблица рабочих параметров низкотемпературного винтового охладителя (двойной агрегат / -20 ℃ / R22)

EMCS-		B080АЛИТ	Б1000АЛИТ	B900AHDT	Б1000АХДТ
Холодопроизводительность	кВт	98	1220	1052	1220
Входная мощность	кВт	48	510	442	510
КПД при полной нагрузке COP	кВт/кВт	2.04	2.39	2.38	2.39
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	25	298	257	298
Падение давления воды	кПа	17	43	62	66
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	21	259	223	259
Падение давления воды	кПа	44	71	92	98
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	3400	5500	5750	5750
Ч (Б)	мм	1550	2500	2450	2450
С (Ч)	мм	1550	2300	2500	2500
Размер установки
D	мм	2620	3880	4820	4820
E	мм	1050	1900	1900	1900
Транспортировочный вес	кг	2800	13000	12500	13000
Эксплуатационная масса	кг	2880	14000	13500	14000
Объем заправки хладагента	кг	70	800	700	800

Примечание:

1) Условия эксплуатации агрегата

Испаритель: температура воды на входе -15 ℃, температура воды на выходе -20 ℃;

Конденсатор: температура воды на входе 30 ℃, температура воды на выходе 35 ℃;

2) Применимый уровень напряжения: 3φ – 380 В – 50 Гц;

3) Перевод единиц измерения: 1 RT (американская тонна охлаждения) = 3,517 кВт;

5) Испаритель и конденсатор соединены фланцами;

6) Коэффициент загрязнения испарителя рассчитан на уровне 0,018 м²·℃/кВт;

Коэффициент загрязнения конденсатора рассчитан на уровне 0,044 м²·℃/кВт;

9) Теплоносителем испарителя в схеме является 50% раствор этиленгликоля по объемной концентрации.

Таблица рабочих параметров низкотемпературного винтового охладителя (одиночный агрегат / -25 ℃ / R22)

EMCS-		А040АЛИТ	А500АЛИТ	А450АХДТ	А500АХДТ
Холодопроизводительность	кВт	39	488	420	488
Входная мощность	кВт	23	244	211	244
КПД при полной нагрузке COP	кВт/кВт	1.70	2.00	1.99	2.00
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	12	140	121	140
Падение давления воды	кПа	6	39	38	39
Интерфейсы впускной и выпускной трубы	DN	65	200	200	200
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	8	104	89	104
Падение давления воды	кПа	40	78	77	78
Интерфейсы впускной и выпускной трубы	DN	65	200	200	200
маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	2400	3720	3720	3720
Ч (Б)	мм	1100	2200	2300	2300
С (Ч)	мм	1450	2200	2300	2300
Размер установки
D	мм	1820	2920	2920	2920
E	мм	900	1700	1700	1700
Транспортировочный вес	кг	1700	7500	7700	7500
Эксплуатационная масса	кг	1750	7900	8100	7900
Объем заправки хладагента	кг	45	350	300	350

Таблица рабочих параметров низкотемпературного винтового охладителя (двойной агрегат / -25 ℃ / R22)

EMCS-		B080АЛИТ	Б1000АЛИТ	B900AHDT	Б1000АХДТ
Холодопроизводительность	кВт	78	976	840	976
Входная мощность	кВт	46	488	422	488
КПД при полной нагрузке COP	кВт/кВт	1.70	2.00	1.99	2.00
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	24	280	241	280
Падение давления воды	кПа	19	58	59	58
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	17	208	179	208
Падение давления воды	кПа	38	86	95	96
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	3400	5500	5750	5750
Ч (Б)	мм	1550	2500	2450	2450
С (Ч)	мм	1550	2300	2500	2500
Размер установки
D	мм	2620	3880	4820	4820
E	мм	1050	1900	1900	1900
Транспортировочный вес	кг	2800	13000	12500	13000
Эксплуатационная масса	кг	2880	14000	13500	14000
Объем заправки хладагента	кг	70	800	700	800

Примечание:

1) Условия эксплуатации агрегата

Испаритель: температура воды на входе -20 ℃, температура воды на выходе -25 ℃;

Конденсатор: температура воды на входе 30 ℃, температура воды на выходе 35 ℃;

2) Применимый уровень напряжения: 3φ – 380 В – 50 Гц;

3) Перевод единиц измерения: 1 RT (американская тонна охлаждения) = 3,517 кВт;

5) Испаритель и конденсатор соединены фланцами;

6) Коэффициент загрязнения испарителя рассчитан на уровне 0,018 м²·℃/кВт;

Коэффициент загрязнения конденсатора рассчитан на уровне 0,044 м²·℃/кВт;

9) Теплоноситель испарителя в схеме – 55%-ный раствор этиленгликоля по объемной концентрации.

Таблица рабочих параметров низкотемпературного винтового охладителя (одиночный агрегат / -30 ℃ / R22)

EMCS-		А040АЛИТ	А500АЛИТ	А450АХДТ	А500АХДТ
Холодопроизводительность	кВт	31	386	333	386
Входная мощность	кВт	22	234	203	234
КПД при полной нагрузке COP	кВт/кВт	1.41	1.65	1.64	1.65
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор		Конденсатор кожухотрубного типа
Расход воды	м3/ч	11	133	115	133
Падение давления воды	кПа	10	46	41	46
Интерфейсы впускной и выпускной трубы	DN	65	150	150	150
Испаритель		Испаритель с падающей пленкой
Расход воды	м3/ч	7	88	76	88
Падение давления воды	кПа	47	82	78	82
Интерфейсы впускной и выпускной трубы	DN	65	150	150	150
маслоотделитель		горизонтальный первичный маслоотделитель
Измерение
А (Л)	мм	2400	3720	3720	3720
Ч (Б)	мм	1100	2200	2300	2300
С (Ч)	мм	1450	2200	2300	2300
Размер установки
D	мм	1820	2920	2920	2920
E	мм	900	1700	1700	1700
Транспортировочный вес	кг	1700	7500	7700	7500
Эксплуатационная масса	кг	1750	7900	8100	7900
Объем заправки хладагента	кг	45	350	300	350

Таблица рабочих параметров низкотемпературного винтового охладителя (двойной агрегат / -30 ℃ / R22)

EMCS-		B080АЛИТ	Б1000АЛИТ	B900AHDT	Б1000АХДТ
Холодопроизводительность	кВт	62	772	666	772
Входная мощность	кВт	44	468	406	468
КПД при полной нагрузке COP	кВт/кВт	1.41	1.65	1.64	1.65
Модель компрессора		RC2-140БФ	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Конденсатор
Расход воды	м3/ч	23	267	230	267
Падение давления воды	кПа	26	82	71	80
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
Испаритель
Расход воды	м3/ч	14	176	152	176
Падение давления воды	кПа	52	98	97	103
Интерфейсы впускной и выпускной трубы	DN	80	200	200	200
маслоотделитель
Измерение
А (Л)	мм	3400	5500	5750	5750
Ч (Б)	мм	1550	2500	2450	2450
С (Ч)	мм	1550	2300	2500	2500
Размер установки
D	мм	2620	3880	4820	4820
E	мм	1050	1900	1900	1900
Транспортировочный вес	кг	2800	13000	12500	13000
Эксплуатационная масса	кг	2880	14000	13500	14000
Объем заправки хладагента	кг	70	800	700	800
