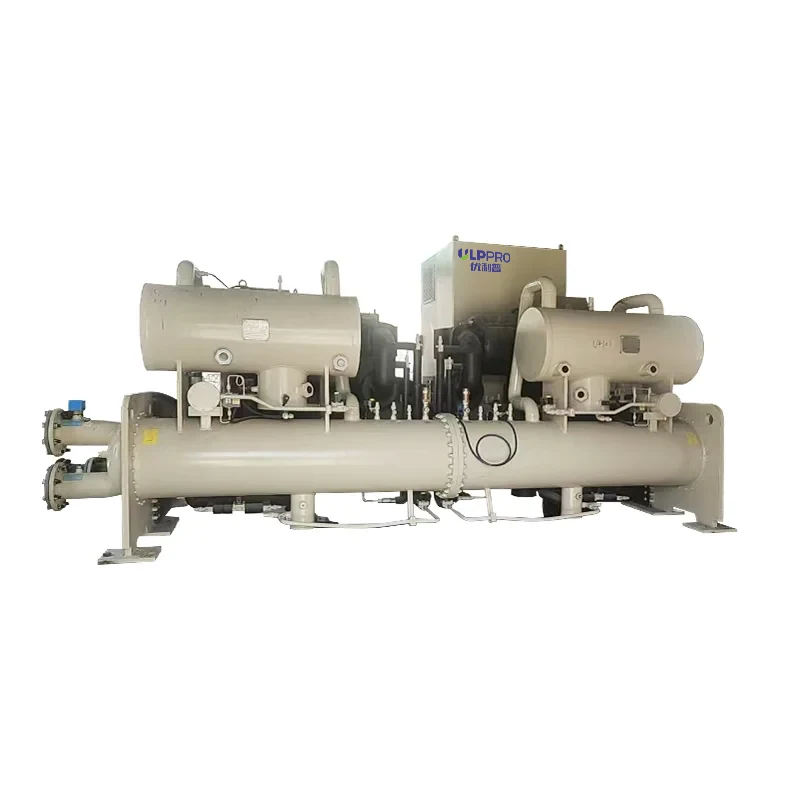

Затопленный винтовой чиллер

Основные технологии

Основные характеристики устройства

1. Конструкция с хладагентом с положительным давлением: в установке используется хладагент с положительным давлением, что устраняет необходимость в дополнительном эвакуационном устройстве и упрощает конструкцию вентиляции машинного помещения.

2.Полугерметичный двухвинтовой компрессор: используется полугерметичный двухвинтовой компрессор, независимо разработанный Hanbell, при этом двигатель и компрессор интегрированы в один блок, что полностью исключает утечку через уплотнение вала, что приводит к высокой эффективности трансмиссии, низкому уровню шума и длительному циклу технического обслуживания.

3. Высокоэффективный затопленный испаритель (распылительного типа): жидкий хладагент образует равномерную жидкую пленку на внешней стороне теплообменных трубок, повышая эффективность теплообмена более чем на 10% по сравнению с сухими испарителями; малый объем заправки хладагента соответствует экологическим требованиям; Конструкция нижнего маслосборника в сочетании с эжекторным насосом обеспечивает плавный возврат масла.

4. Встроенный масляный радиатор: в качестве охлаждающей среды используется хладагент, что устраняет необходимость в дополнительной охлаждающей воде, что обеспечивает компактную и не требующую обслуживания конструкцию.

5. Независимая система возврата масла эжекторного насоса: обеспечивает своевременный возврат масла в компрессор при любых условиях нагрузки, предотвращая повреждения из-за нехватки масла.

6. Дроссель с фиксированной диафрагмой: нет движущихся частей; контроль потока достигается за счет динамического баланса самого хладагента, обеспечивая стабильную работу при полной нагрузке, частичной нагрузке и переменных условиях без задержек. 7. Интеллектуальное микрокомпьютерное управление: китайский человеко-машинный интерфейс, четкое отображение рабочих данных и удобное управление.

Высокая надежность

1.Профессиональное проектирование и производство: компания Hanbell Precision Machinery уже более двадцати лет занимается исследованиями, разработками и производством винтовых компрессоров, сохраняя лидирующую долю на внутреннем рынке винтовых компрессоров благодаря зрелым и надежным технологиям.

2. Авторитетная сертификация и тестирование. Устройство прошло сертификацию Национального центра контроля и контроля качества компрессорного холодильного оборудования. Перед отправкой с завода каждое устройство проходит полное тестирование производительности в соответствии с национальными стандартами для обеспечения стабильного качества.

3. Надежный возврат масла эжекторного насоса. Благодаря использованию эжекторного насоса в качестве компонента возврата масла и использования мгновенного газа высокого/среднего давления в качестве источника питания, возврат масла со стороны низкого давления достигается без потерь энергии в агрегате, обеспечивая безопасность компрессора.

Высокоэффективный и энергосберегающий дизайн

1.Полугерметичный двухвинтовой компрессор: высокая эффективность передачи, стабильная работа, низкий уровень шума и низкие затраты на техническое обслуживание, что делает его более энергоэффективным, чем традиционные компрессоры открытого типа.

2. Высокоэффективный конденсатор: благодаря конструкции верхней и нижней камеры + перегородки жидкий хладагент стекает по краю корпуса, что значительно повышает эффективность теплообмена медных трубок, снижает температуру конденсации на 0,5 ~ 1 ℃ и значительно повышает энергоэффективность устройства.

3. Затопленный (распылительный) испаритель: хладагент образует жидкую пленку на внешней стороне теплообменных трубок, что приводит к высокому коэффициенту теплопередачи; плавный возврат масла еще больше повышает эффективность системы.

4. Управление дросселированием с помощью диафрагмы: динамически регулирует расход хладагента, всегда идеально согласовывая нагрузку агрегата, избегая механического износа и задержки управления, как у традиционных дроссельных клапанов.

Расширенное интеллектуальное управление

1. Высокоскоростной микрокомпьютерный контроллер: скорость обработки 0,25 мс/1 тыс. слов обеспечивает стабильную работу устройства и быстрый отклик.

2. Удобный человеко-машинный интерфейс: сенсорный экран имеет встроенное пространство для хранения данных, отображающее полное рабочее состояние устройства в режиме реального времени, обеспечивая интуитивно понятное и удобное управление.

3. Точное ПИД-регулирование: автоматически регулирует нагрузку агрегата на основе отклонения между температурой охлажденной/горячей воды на выходе и целевым значением, обеспечивая точность регулирования температуры воды ± 0,3 ℃.

4. Комплексная защита устройства: имеет более 30 функций защиты, включая защиту от перенапряжения, понижения напряжения, защиту от последовательности фаз, перегрузку компрессора, защиту от высокого и низкого давления и защиту от замерзания, обеспечивая безопасность оборудования.

5. Интеграция облачных служб и зданий. Зарезервированный протокол связи Modbus-RTU обеспечивает плавную интеграцию с системами мониторинга зданий; предоставляются облачные сервисы, поддерживающие удаленный мониторинг и раннее предупреждение.
