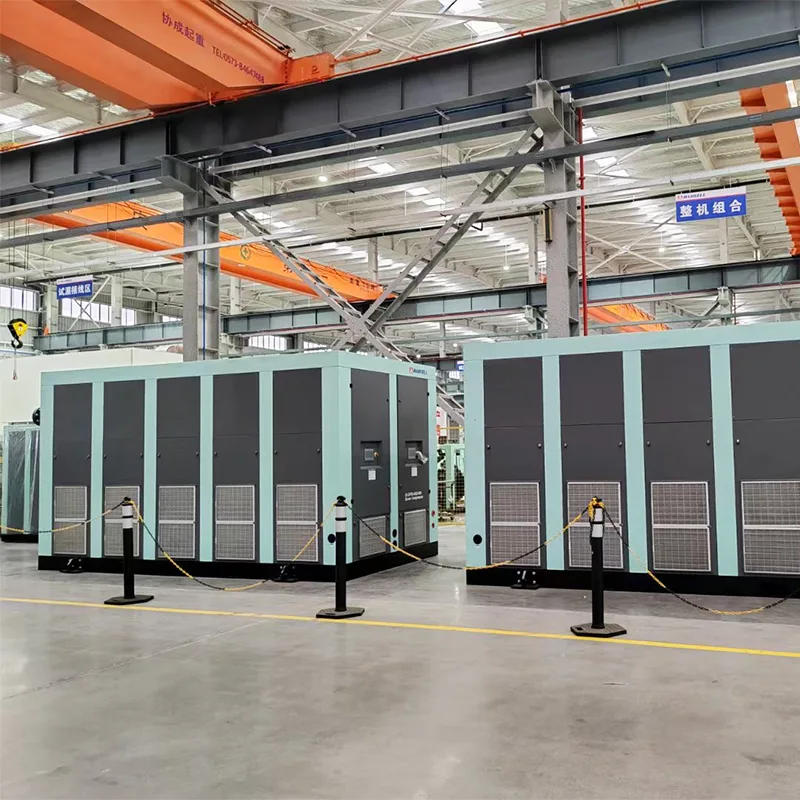

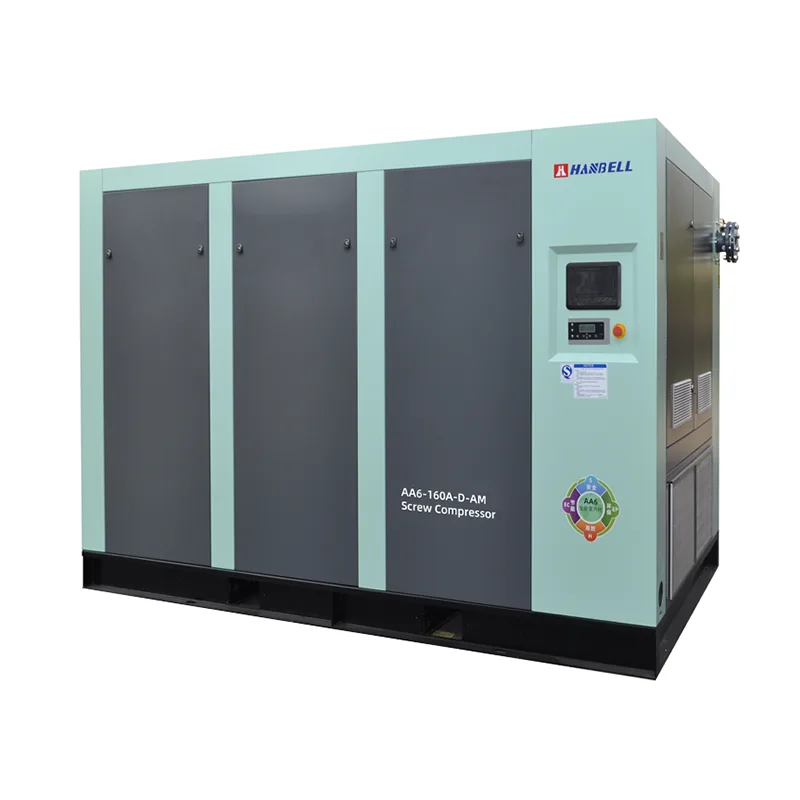

Двухступенчатый винтовой воздушный компрессор с переменной частотой сжатия

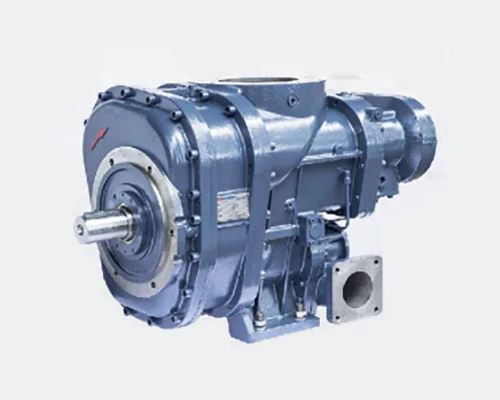

Самый основной компонент воздушного компрессора — основной блок винтового компрессора:

В двухступенчатом винтовом воздушном компрессоре с переменной частотой сжатия, разработанном командой из Тайваня, используется эффективный двухступенчатый винтовой компрессор сжатия серии ABD. Он имеет две независимые ступени сжатия, низкую степень сжатия, низкую утечку, высокий объемный КПД и снижение мощности на 5-10% для того же объема воздуха. Межступенчатое охлаждение распылением масляного тумана используется для повышения адиабатической эффективности сжатия. Используются большой ротор и тихоходная конструкция со скоростью 1500 об/мин с низкоскоростной системой передачи, что обеспечивает низкий уровень шума и вибрации и высокую надежность.

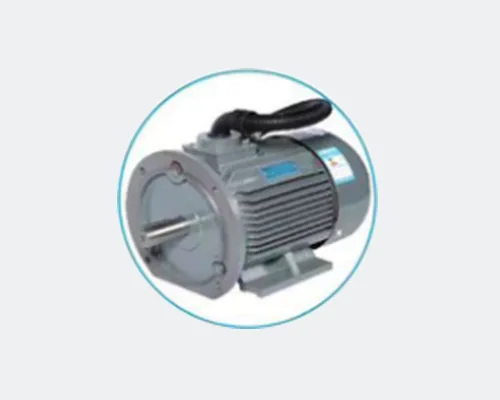

В модели с регулируемой частотой и постоянными магнитами используются высокоэффективные двигатели с постоянными магнитами IE4:

В двухступенчатом винтовом воздушном компрессоре с переменной частотой сжатия Hanbell используются специализированные высокоэффективные двигатели переменной частоты IE4 со степенью защиты IP55, изоляцией класса F и классом повышения температуры B. Оснащен импортными подшипниками марки SKF, обеспечивающими долгосрочную стабильную и надежную работу двигателя.

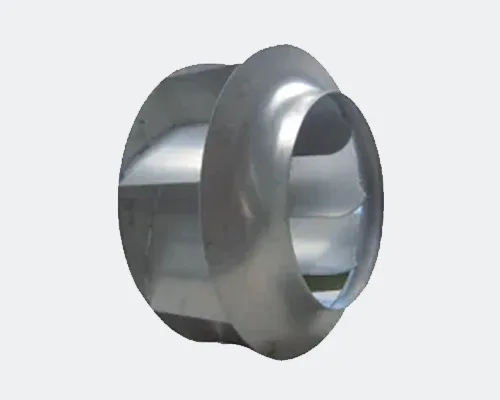

Центробежный вентилятор:

Модель двухступенчатого винтового воздушного компрессора Hanbell t с переменной частотой сжатия использует конструкцию центробежного вентилятора «бок-вверх-выход» (сверху-выход). Он имеет стабильное давление воздуха, эффективную конструкцию всасывания, равномерный теплообмен, высокую эффективность теплообмена при температуре кольца, а также лучшую температуру впрыска масла и эффективность основного блока. Низкоскоростной центробежный вентилятор большой производительности отличается энергосбережением и низким уровнем шума.

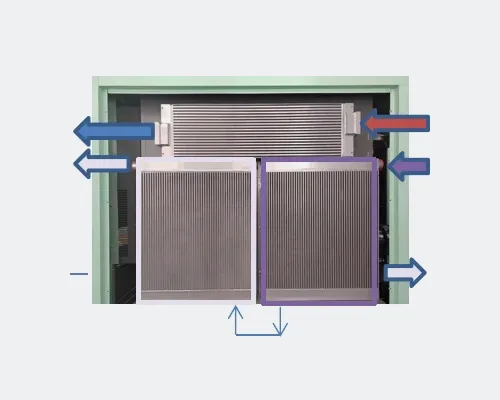

Сборка охладителя:

Кулер типа «штифт» имеет надежную сборку. Охладитель масляного контура спроектирован как отдельный блок, а конструкция канавки под напряжением охладителя принята для предотвращения утечек, вызванных большой разницей температур на входе и выходе масляных отверстий из-за деформации термического напряжения; во время остановки масло сохраняется для полной защиты внутренних каналов охладителя.

Зажимная муфта:

Удобен в обслуживании; Эластомер 98SHA может передавать высокий крутящий момент и обладает хорошими демпфирующими характеристиками.

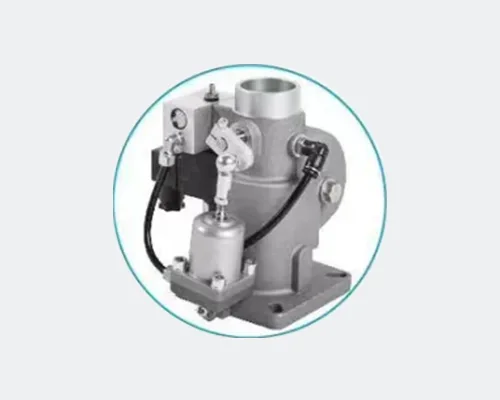

Высокоэффективный впускной клапан марки:

Нормально закрытый впускной клапан с низкой потерей давления на впуске. Он быстро закрывается во время аварийного останова, чтобы предотвратить разбрызгивание смазочного масла во время аварийного останова; имеет длительный срок службы, нормальный срок службы превышает 1 миллион раз.

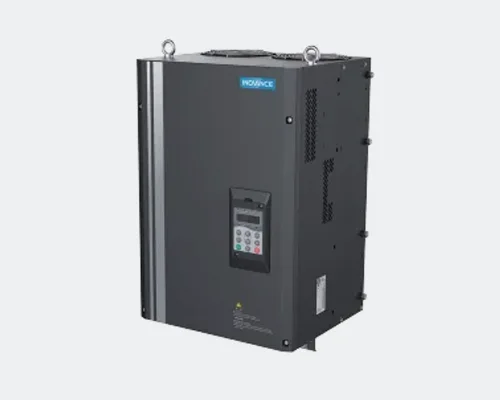

Инвертор:

Применен инвертор всемирно известной марки INOVANCE. Инвертор имеет высокоэффективную схему и высокопроизводительный арифметический блок, что обеспечивает эффективное преобразование энергии и делает работу оборудования более энергоэффективной и экологически чистой. Кроме того, этот инвертор предлагает несколько режимов управления, таких как векторное управление индукцией, векторное управление переключением и векторное управление возбуждением, что позволяет достичь эффективного и энергосберегающего эффекта управления в различных сценариях нагрузки.

Система разделения нефти и газа:

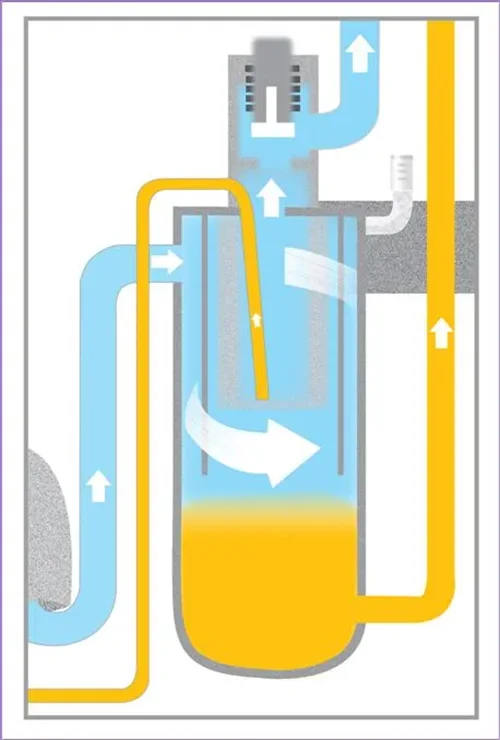

Ядро отделения масла Hanbell имеет конструкцию с чрезвычайно большой площадью фильтрации. Сжатый воздух поступает в масляный бак по касательной и вращается с высокой скоростью. Под действием силы тяжести и центробежной силы масло выбрасывается и опускается по стенке резервуара на дно. Затем он подвергается дальнейшей фильтрации с помощью сердцевины фильтра, в результате чего после фильтрации сжатый воздух имеет содержание масла ≤ 3 частей на миллион, что обеспечивает качество воздуха.

Система нефте- и газопроводов:

Мягкая конструкция уплотнительного кольца и кольца ED гарантирует отсутствие утечек в трубопроводе. Масляный контур изготовлен из нержавеющей стали, имеет прочную, элегантную конструкцию и высокую надежность, что эффективно предотвращает появление ржавчины внутри трубопровода.

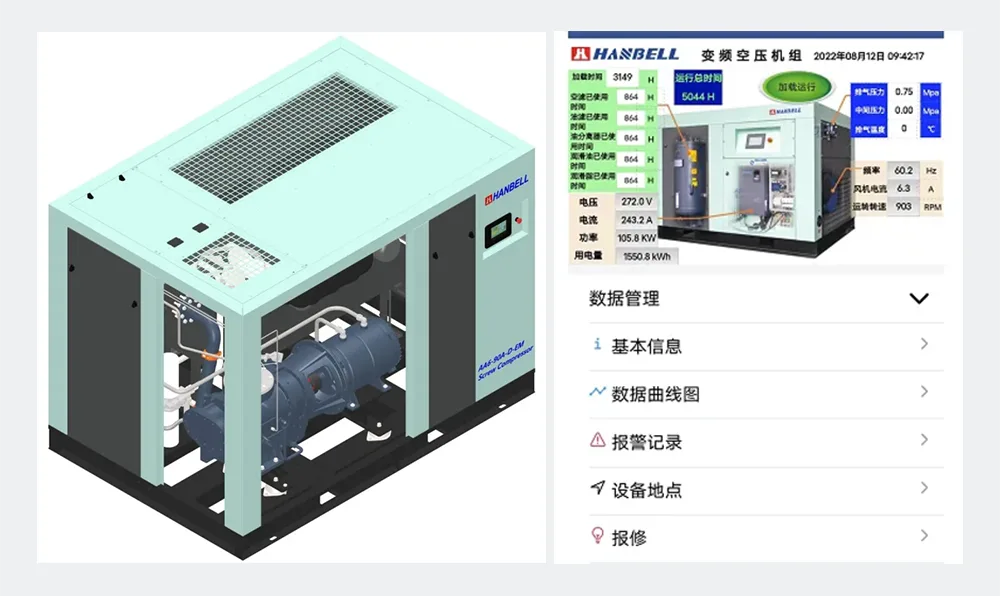

Система облачного сервиса Hanbell:

Все двухступенчатые винтовые воздушные компрессоры с переменной частотой сжатия Hanbell оснащены системой облачного сервиса. Благодаря технологии Интернета вещей он реализует такие функции, как удаленный мониторинг, удаленное послепродажное обслуживание, сигнализация о неисправностях и отслеживание местоположения оборудования. Благодаря большому объему анализа данных он обеспечивает объективную основу данных для улучшения, технического обслуживания и состояния оборудования.
